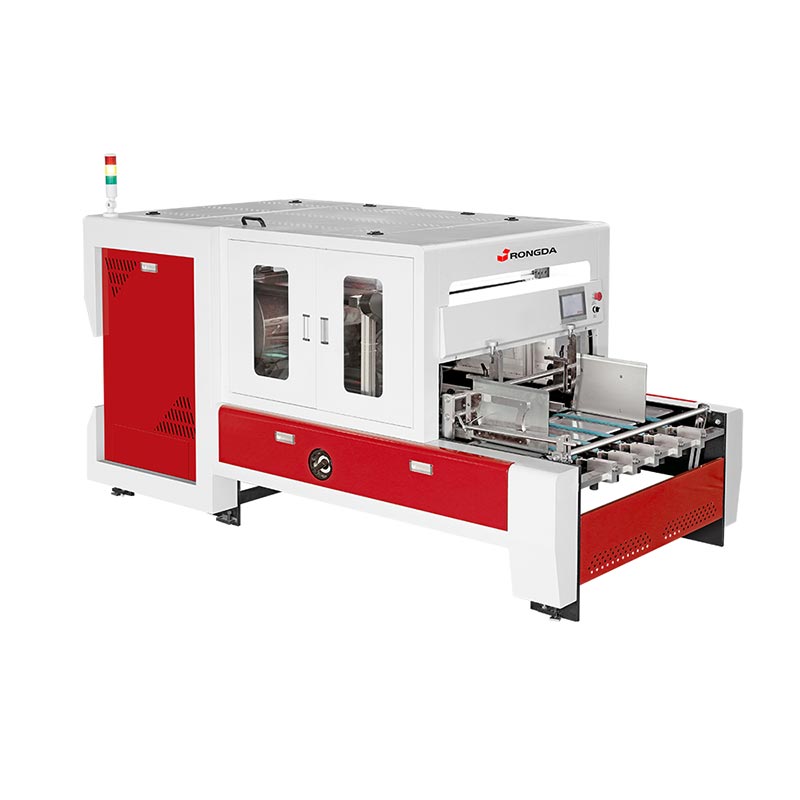

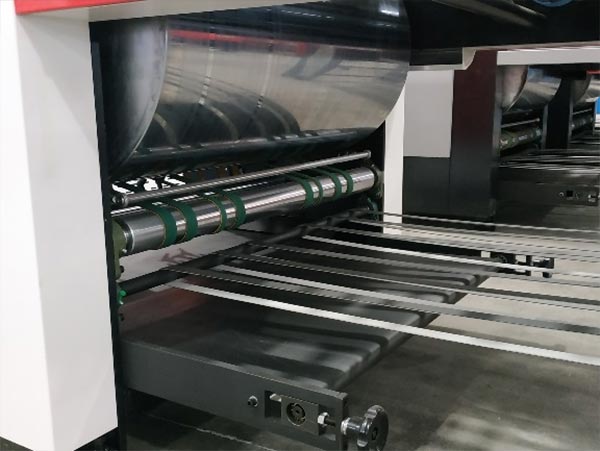

Szürke tábla beszúrógép

A Rongda Gray Board Grooving Machine egy speciális berendezés szürkekarton és karton feldolgozására. Fő funkciója nagy pontosságú, sima él megnyitása, a V-alakú horony pontos vezérlése a papírtermékeken, könnyen kezelhető hajlítsa meg, hogy a kartondoboz kiváló minőségű, tiszta körvonala legyen.

A készülék a következő alapvető funkciókkal rendelkezik:

Mindenekelőtt egy pontos V-alakú nyílás: ez a szürke tábla hornyológép alapfunkciója. A a nagy sebességgel forgó V-alakú penge precíz V-alakú hornyokat vág az anyag felületén, biztosítva a simaságot élek és nincs sorja.

Másodszor, a horony mélysége állítható: a gép a különböző anyagok vastagságán alapulhat pontosan szabályozza a horony mélységét. Működési elve: "Pontos hornyolás a szürke lemezréteghez, elkerülje a szövetek károsodását", hogy biztosítsa a késztermék szerkezeti szilárdságát és minőségét hajlítás. A tapasztalt kezelők manuálisan állíthatják be a horony mélységét a penge beállításával.

Harmadszor, a termelés hatékonysága magas: a hagyományos kézi működéshez képest a termelés hatékonysága a berendezések számát többszörösére növelik, és jelentősen csökken a kezelők munkaintenzitása. Egy személy tudja kezelni és irányítani a teljes gépet a hatékony és stabil folyamatos termelés elérése érdekében.

Termékparaméter (specifikáció)

Rongda szürkekarton hornyoló gép szerkezete: szilárd és megbízható ipari modell

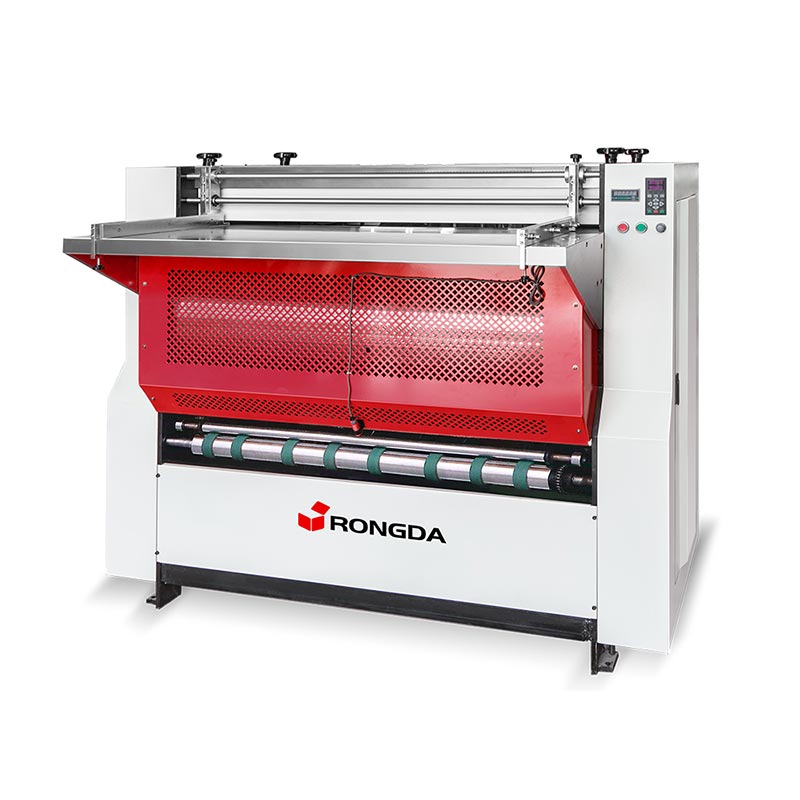

Kiváló minőségű félautomata szürke deszka beszúrógép, szerkezeti kialakításának mind szilárdnak, mind racionalitás. Az alábbiakban a fő komponensek szerkezeti elveinek szisztematikus elemzése olvasható:

Keret (merev alap): a fő keret vastagított acéllemezt és kiváló minőségű öntöttvas kompozit szerkezetet alkalmaz. Ez a szerkezeti stabilitás a fizikai alapja a megmunkálási pontosság elérésének.

2. Erőátviteli rendszer (erőátviteli mag):

Szállítóplatform: a berendezés kettős adagolós etetőszerkezet kialakítását alkalmazza, amely két feldolgozást végezhet eljárások egyidejűleg. A préshenger típusú automatikus korrekciós eszköz alkalmazásával a a megmunkálási pontosság elérheti a ± 0,2 mm-t, ami hatékonyan biztosítja a megmunkált méretkonzisztenciát termékek.

3. Hornyolt összeállítás (megmunkálási végrehajtó egység):

Szerszám alkatrészek: keményfém penge, kopásállósága és magas hőmérsékletállósága, mint a szokásos gyorsacél többszöröse.

Jellemzők:

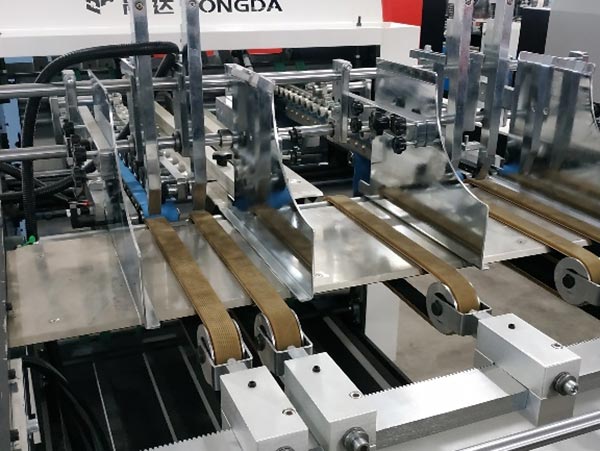

1. Két adagoló, az alsó szalagon keresztül. Megállás nélkül tud futni.

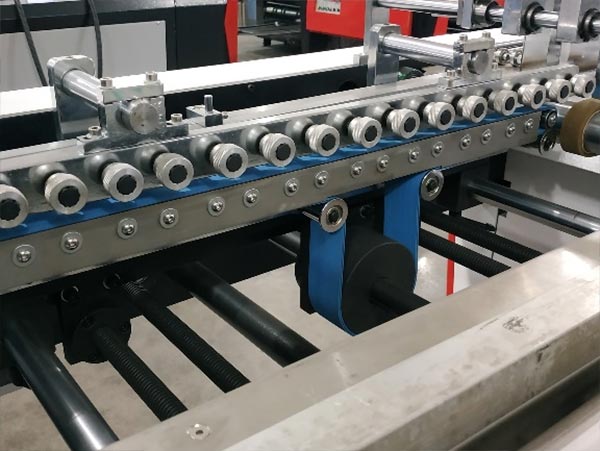

2. A meghosszabbított korrekciós eszköz biztosítja a karton szállítási helyzetét és biztosítja a bevágás pontosságát.

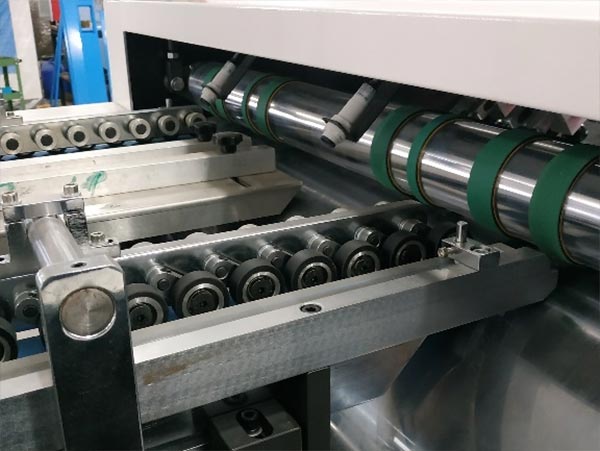

3. A csapágyak a szíj belsejében vannak elhelyezve, hogy meghosszabbítsák a szíj élettartamát.

4. Számolóeszköz.

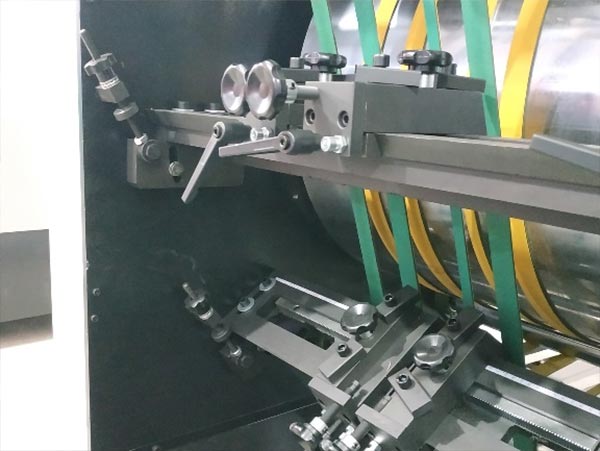

5.A gép 9 késsel van felszerelve, amelyek 80 és 135 fok között állíthatók, hogy megfeleljenek a különböző gyártási igényeknek.
6.A hulladékszállító szalag elválaszthatja a készterméket a hulladéktól, csökkentheti a munkaintenzitást és javíthatja a termelés hatékonyságát.

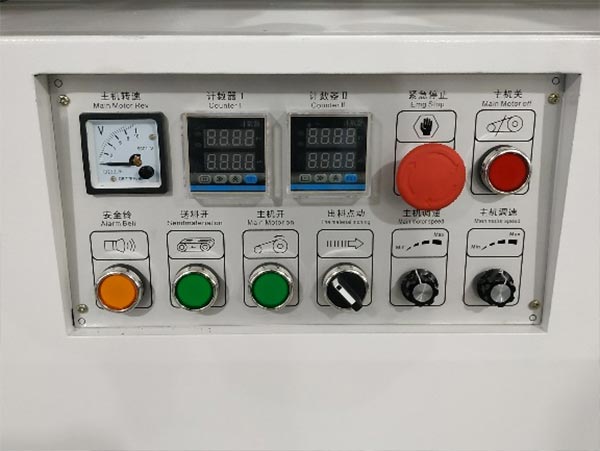

7. A kezelőpanel ikonokat használ, és a művelet egyszerű és könnyen érthető.

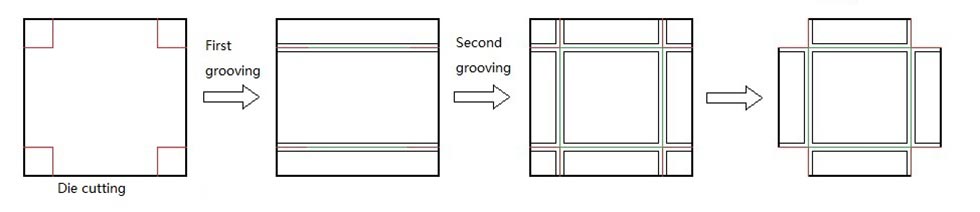

Munkafolyamat:

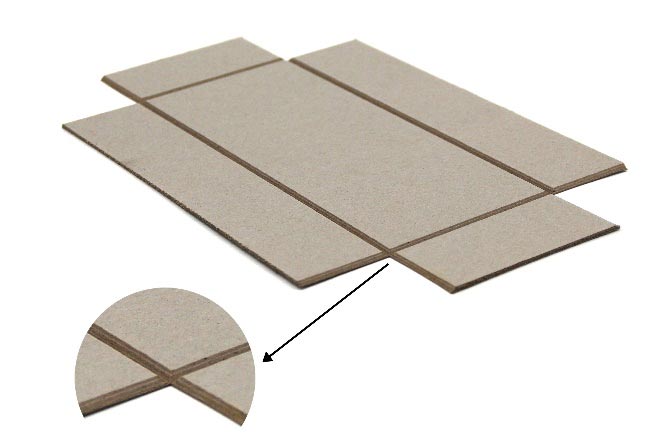

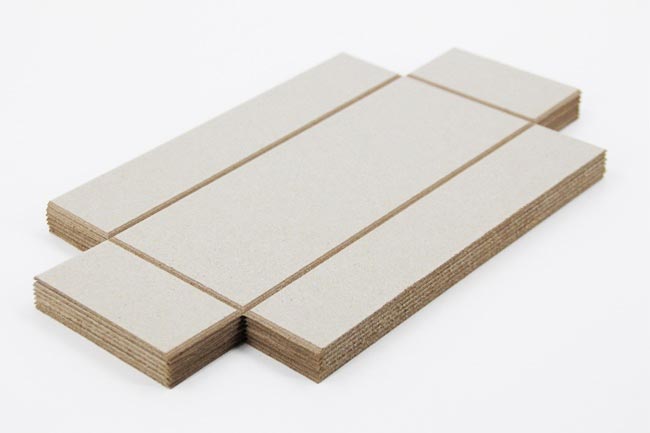

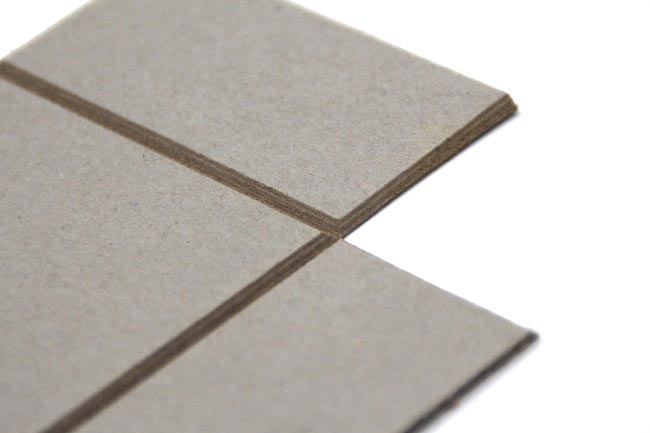

Minta:
